Üç fazlı üç telli kabine tipi statik var jeneratör
Üç aşamalı üç telli kabin tipi statik VAR jeneratörünün tanıtılması-güç faktörü düzeltmesi ve voltaj stabilizasyonu için ideal çözüm. Çin'de üretilen bu yüksek performanslı SVG, enerji verimliliğini optimize etmek ve endüstriyel uygulamalar için güvenilir güç dağılımını sağlamak için tasarlanmıştır. Güç sistemlerinizin istikrarını artırmak istiyorsanız, bugün bir teklif isteyin!
Üç fazlı üç telli kabin tipi statik VAR jeneratörü (SVG), üç fazlı, üç telli elektrik sistemleri için dinamik reaktif güç telafisi sağlar. Gelişmiş DSP+CPLD dijital kontrolü ve doğru ve hızlı etkili tazminat için üç seviyeli bir topoloji kullanır ve 10ms'nin altında bir tepki süresi vardır. Sağlam kabine muhafazası, talep eden endüstriyel ortamlarda güvenli ve güvenilir bir çalışma sağlar. Kapasiteler, çeşitli üç fazlı yüklere hitap ederek 15kvar ila 100kvar arasında değişir. Bu SVG, etkili güç faktörü düzeltmesi ve voltaj stabilizasyonu sunan 380V sistemleri için tasarlanmıştır.
Model Açıklama:
| Gy | SVG | 0.4 | 50k | / | 3L | C |
| Kurumsal Kodu | Statik var jeneratörü | Voltaj seviyesi 0.22: 220v 0.4: 380V ±% 20 0.5: 500V ±% 20 0.69: 690V ±% 20 |
Nominal Kapasite (KVAR) 5/15/35/50/75/100kvar | 3L: Üç fazlı üç telli | C: Cabint |
Özellikler:
● Reaktif gücün dinamik ve doğru telafisini elde etmek için tüm dijital kontrol çekirdeği, üç seviyeli topoloji teknolojisi, gelişmiş reaktif güç algılama algoritması ve PWM kontrol stratejisi kullanın.
● Çoklu modüllerin paralel bağlantısını kolaylaştıran modüler tasarımın benimsenmesi küçük alan alır ve bakımı kolaydır.
● Bağımsız hava kanallarının ve bağımsız depoların yapısal tasarımı, ekipmanın sabit çalışmasını sağlar.
● Endüktif reaktif güç ve kapasitif reaktif güç için tam menzilli dinamik telafi gerçekleştirin ve üç fazlı dengesizlik problemini aynı anda çözün.
● Yükün dinamik tepki hızı, darbe yüklerinin reaktif gücü için dinamik ve doğru tazminat elde edebilen milisaniye seviyesindedir.
Uygulamalar:
Üç telli üç telli kabin tipi statik var jeneratörler, üç telli sistemler için hassas reaktif güç yönetimi gerektiren endüstriyel uygulamalarda mükemmeldir:
● Üç fazlı güç faktörü düzeltmesi (üç telli sistemler):Nötr bir bağlantı olmadan üç fazlı sistemlerde güç faktörünün iyileştirilmesi, enerji maliyetlerini azaltma ve sistem verimliliğini artırma.
● Üç fazlı motor kontrolü (üç telli):Üç telli konfigürasyonlarda üç fazlı motorların performansını ve verimliliğini arttırmak.
● Endüstriyel güç stabilizasyonu (üç fazlı üç tel):Üç fazlı, üç telli güç dağılımı kullanarak endüstriyel ortamlarda stabilize voltaj ve tutarlı güç kalitesinin sağlanması.
● Üretim Süreci Optimizasyonu:Üretim ortamlarında üç fazlı ekipman ve süreçlerin verimliliğini ve stabilitesini iyileştirme.
Üç fazlı üç telli kabin tipi statik VAR jeneratörleri, güç kalitesini yönetmek ve üç fazlı, üç telli elektrik sistemlerinde verimliliği optimize etmek için sağlam ve etkili bir yol sunar.
Teknik Parametreler:
| 220v serisi | 380V serisi | 500V Serisi | 690V Serisi | |||
| Yükseklik | <2000m, 2000m'nin üzerinde, GB/T3859.2'ye göre ayrılın | |||||
| Ortam sıcaklığı | -20 ～+50 ℃ | |||||
| Göreceli nem | ≤%90, aylık minimum sıcaklık 25 ℃ olduğunda yüzeyde yoğuşma yok | |||||
| Kirlilik seviyesi | Aşağıdaki Seviye III | |||||
| Çalışma voltajı | AC220V ±% 20 | AC380V ±% 20 | AC500V ±% 20 | AC690V ±% 20 | ||
| Çalışma frekansı | 50Hz ±% 5 | |||||
| Nominal Tazminat Kapasitesi | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Izgara yapısı | L/N | 3P3W/3P4W | ||||
| Paralel bağlı birim sayısı | Lamit | |||||
| Genel Makine Verimliliği | ≥97 | |||||
| Açma Frekansı | 32khz | 16khz | 12.8khz | 12.8khz | ||
| İşlev seçimi | Reaktif güç | Reaktif po wer 、 reaktif po wer+dengesizlik | ||||
| Reaktif güç telafisi oranı | ≥% 99 | >% 95 | ||||
| Tam Yanıt Süresi | <10ms | |||||
| Gürültü | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Kontrol yöntemi | 2 yollu RS485 arayüzü (GPRS/WIFI'yi destekler) | |||||
| Koruma | Aşırı yük, yazılım/donanım aşırı akımı, ızgara aşırı gerilim ve düşük voltaj, elektrik kesintisi, aşırı sıcaklık, frekans anormallik koruması, vb. | Aşırı yük, yazılım/donanım aşırı akımı, ızgara aşırı gerilim ve düşük gerilim, ızgara voltajı dengesizliği, elektrik kesintisi, aşırı sıcaklık, frekans anormalliği, atış devresi koruması, vb. | ||||
| Kurulum yöntemi | Raf/duvara monte edilmiş | Raf | ||||
| Gelen satır | Geri Gelen （Raf Tipi） 、 Üst Gelen （Duvara monte） | Geri Gelen Çizgi | ||||
| Koruma seviyesi | IP20 | |||||
Model ve Spesifikasyon:
| Kabine cihazı modeli | ||||
|---|---|---|---|---|

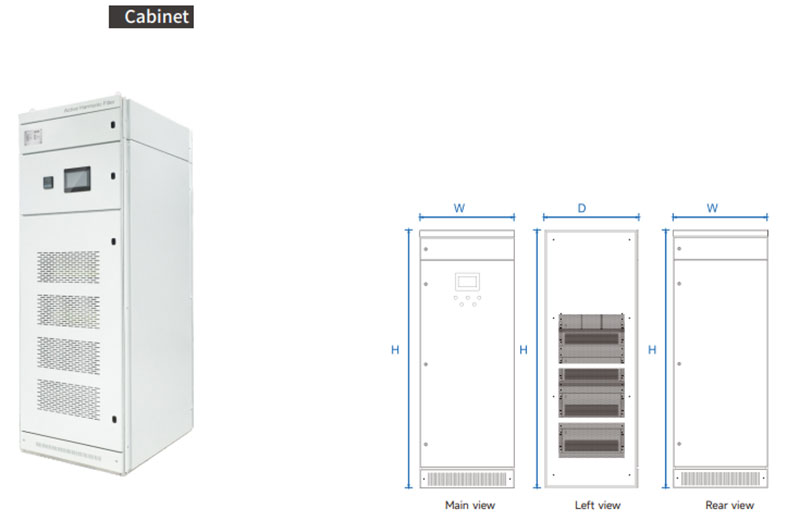

| Model numarası | Tazminat Kapasitesi (KVAR) | Sistem Voltajı (V) | Boyutlar (D*W*H) | Soğutma yöntemi |
| GY SVG-0.4-200K/4L-C | 200 | 380 ±% 20 | 800*1000*2200mm | Zorunlu Hava Soğutma |
| GY SVG-0.4-250K/4L-C | 250 | 380 ±% 20 | 800*1000*2200mm | |
| GY SVG-0.4-300K/4L-C | 300 | 380 ±% 20 | 800*1000*2200mm | |
| GY SVG-0.4-400K/4L-C | 400 | 380 ±% 20 | 800*1000*2200mm | |
| GY SVG-0.5-270K/4L-C | 270 | % 500 ± 20 | 800*1000*2200mm | |
| GY SVG-0.69-360K/4L-C | 360 | 690 ±% 20 | 800*1000*2200mm | |
