690V Raf Montajı Aktif Harmonik Filtre
690V raf montajı aktif harmonik filtre mi arıyorsunuz? Geya, yüksek performans ve güvenilirliğe sahip en kaliteli çözümler sunar. İhtiyaçlarınıza göre uyarlanmış kapsamlı bir teklif alın ve sisteminizin verimliliğini artırın. En iyi fiyatlandırma ve mükemmel satış sonrası desteği için şimdi bize ulaşın. Bugün verimliliğinizi artırmak için hızlı davranın!
690V raf montajı aktif harmonik filtresi (AHF), yüksek voltaj (690V ±%20) üç fazlı güç sistemleri için gelişmiş harmonik hafifletme sağlar. Bu rafa monte edilmiş ünite, 50. harmonik kadar hassas harmonik tazminat için bir DSP+CPLD dijital kontrol çekirdeği ve üç seviyeli topoloji kullanır. 100A nominal akım kapasitesi ile harmonik bozulmayı ve üç fazlı dengesizliği etkili bir şekilde ele alır. Modüler tasarım, artan kapasite ve basitleştirilmiş bakım için paralel bağlantıyı destekler. Zorunlu hava soğutma güvenilir çalışma sağlar. 690V Raf Montaj Aktif Harmonik Filtresi, talep eden endüstriyel ortamlar için sağlam güç kalitesi yönetimi sunar.
Model Açıklama:
| Gy | AHF | 0.69 | 100a | / | 4L | R |
| Kurumsal Kodu | Aktif harmonik filtre | Voltaj seviyesi 0.69: 690V ±% 20 |
Nominal Kapasite （KVAR） 100A | 3L: Üç fazlı üç telli 4L: Üç fazlı dört telli |
R: Raf montajı |
Özellikler:
● Harmonik akımın doğru telafisini elde etmek için DSP+CPLD Tüm Dijital Kontrol Çekirdeği, Üç Seviyeli Topoloji Teknolojisi, Gelişmiş Harmonik Tespit Algoritması ve PWM Kontrol Stratejisi kullanın.
● Çoklu modüllerin paralel bağlantısını kolaylaştıran modüler tasarımın benimsenmesi çok az yer kaplar ve bakımı kolaydır.
● Bağımsız hava kanallarının ve bağımsız depoların yapısal tasarımı, ekipmanın sabit çalışmasını sağlar.
● Harmonikleri 2 ila 50 harmonik arasında çok çeşitli harmoniklerde filtreleyebilir ve aynı anda üç fazlı dengesizlik problemini çözebilir.
● Harmonik filtreleme hızı yüksektir. Kapasite izin verirse, harmonik akım filtreleme oranı%95 kadar yüksek olabilir. Ekipmanın uzun süreli kararlı çalışmasını sağlamak için% 100 akım sınırlama çıkışını ayarlayın.
Uygulamalar:
690V Raf Montajı Aktif Harmonik Filtreler, yüksek voltajlı güç sistemlerinde güç kalitesini ve ekipman performansını korumak için çok önemlidir:
● Ağır Endüstriyel Uygulamalar:Yüksek voltajlı sistemlerde büyük değişken frekans sürücüleri (VFD'ler), doğrultucular ve diğer doğrusal olmayan yükler tarafından üretilen harmoniklerin hafifletilmesi.
● Madencilik ve Petrol ve Gaz:Yüksek voltajlı güç dağılımına sahip sert ortamlarda kritik ekipmanın güvenilir çalışmasını sağlamak.
● Yenilenebilir Enerji Entegrasyonu:Şebekeye bağlı yüksek voltajlı yenilenebilir enerji kaynaklarından stabilize edici güç.
● Veri merkezleri ve kritik altyapı:Yüksek voltajlı veri merkezi ortamlarında hassas ekipmanların korunması ve güç kalitesinin korunması.
690V Raf Montajı Aktif Harmonik Filtreler, yüksek voltaj uygulamalarında gelişmiş güç kalitesi için etkili harmonik hafifletme sunar.
Teknik Parametreler:
| 220v serisi | 380V serisi | 500V Serisi | 690V Serisi | ||
| Yükseklik | <2000m, 2000m'nin üzerinde, GB/T3859.2'ye göre ayrılın | ||||
| Ortam sıcaklığı | -20 ～+50 ℃ | ||||
| Göreceli nem | ≤%90, aylık minimum sıcaklık 25 ℃ olduğunda yüzeyde yoğuşma yok | ||||
| Kirlilik seviyesi | Aşağıdaki Seviye III | ||||
| Çalışma voltajı | AC220V ±% 20 | AC380V ±% 20 | AC500V ±% 20 | AC690V ±% 20 | |
| Çalışma frekansı | 50Hz ±% 5 | ||||
| Tazminat Akımı | 25a | 25/50/75/100/150A | 100a | 100a | |
| Izgara yapısı | L/N | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Birim sayısı paralel |
Lamit | ||||
| Genel Makine Verimliliği | ≥97 | ||||
| Izgara yapısı | 32khz | 16khz | 12.8khz | 12.8khz | |
| Tazminat aralığı | 2 ～ 50 Mimes, tek tazminat oranı ayarlanabilir | ||||
| İşlev seçimi | Reaktif güç | Reaktif güç, reaktif güç + asimetri | |||
| Reaktif güç tazminat oranı |
≥% 95 | >% 92 | |||
| Nötr filtreleme kabiliyet |
Nötr çizgi filtreleme kapasitesi, faz filtreleme kapasitesinin 3 katıdır | ||||
| Tam Yanıt Süresi | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Gürültü | ≤60db | ≤60db | ≤65db | ≤65db | |
| Kontrol yöntemi | 2 yollu RS485 arayüzü (GPRS/WIFI'yi destekler) | ||||
| Koruma | Aşırı yük, yazılım/donanım aşırı akımı, ızgara aşırı gerilim ve düşük voltaj, elektrik kesintisi, aşırı sıcaklık, frekans anormallik koruması, vb. | Aşırı yük, yazılım/donanım aşırı akımı, ızgara aşırı gerilim ve düşük gerilim, ızgara voltajı dengesizliği, elektrik kesintisi, aşırı sıcaklık, frekans anormalliği, kısa devre koruması vb. | |||
| Kurulum yöntemi | Raf/duvara monte edilmiş | Raf | |||
| Gelen satır | Geri Gelen （Raf Tipi） 、 Üst Gelen （Duvara monte） | Geri Gelen Çizgi | |||
| Koruma seviyesi | IP20 | ||||

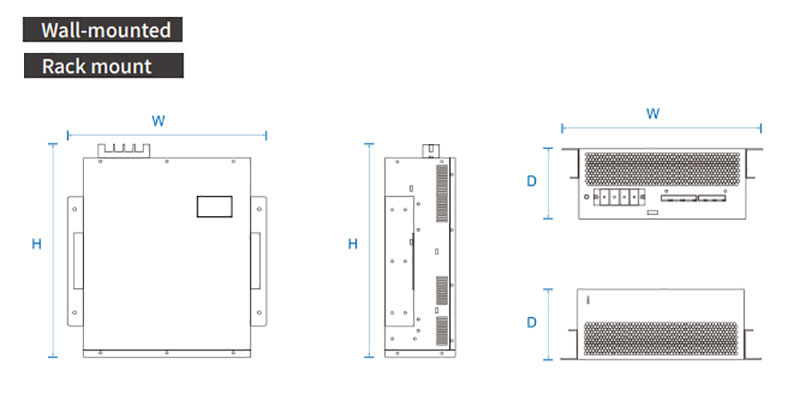

Model ve Spesifikasyon:
| Model numarası | Değerlendirilmiş akım (a) | Sistem Voltajı (V) | Boyutlar (D*W*H) | Soğutma yöntemi |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160mm | Zorunlu Hava Soğutma |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ±% 20 | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W | 50 | 380 ±% 20 | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W | 75 | 380 ±% 20 | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W | 100 | 380 ±% 20 | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W | 150 | 380 ±% 20 | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W | 100 | % 500 ± 20 | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W | 100 | 690 ±% 20 | 495*675*275mm |
