500V Raf Montaj Statik Var Jeneratör
500V raf montaj statik var jeneratörü, zorlu uygulamalar için sağlam güç faktörü düzeltmesi ve voltaj stabilizasyonu sağlamak üzere tasarlanmıştır. Verimlilik ve güvenilirlik arayan işletmeler için bugün bir teklif talep edin! Ekibimiz, benzersiz ihtiyaçlarınızı karşılamak için kişiselleştirilmiş çözümler sunmaya hazırdır. Gelişmiş teknoloji ve güvenilir performansla, bu jeneratör güç sistemlerinizi optimize edecek ve enerji maliyetlerini azaltacaktır.
500V Raf Montaj Statik Var Jeneratörü (SVG), üç fazlı 500V elektrik sistemleri için dinamik reaktif güç telafisi sağlar. DSP+CPLD dijital kontrol ve üç seviyeli bir topoloji kullanarak, hızlı ve doğru bir tazminat sunar ve 10 ms'den daha az bir yanıt süresi elde eder. Raf montaj tasarımı, standart 19 inç sunucu raflarında kurulum ve bakımı basitleştirir. Bu SVG, 90kvar nominal kapasitesi için tasarlanmıştır, bu da onu daha yüksek güç uygulamaları için uygun hale getirir.
Model Açıklama:
| Gy | SVG | 0.5 | 90k | / | 4L | R |
| Kurumsal Kodu | Statik var jeneratörü | Voltaj seviyesi 0.5: 500V ±% 20 |
Nominal Kapasite (KVAR) 90 Çeyrek | 3L: Üç fazlı üç telli 4L: Üç fazlı dört telli |
R: Raf montajı |
Özellikler:
● Reaktif gücün dinamik ve doğru telafisini elde etmek için tüm dijital kontrol çekirdeği, üç seviyeli topoloji teknolojisi, gelişmiş reaktif güç algılama algoritması ve PWM kontrol stratejisi kullanın.
● Çoklu modüllerin paralel bağlantısını kolaylaştıran modüler tasarımın benimsenmesi küçük alan alır ve bakımı kolaydır.
● Bağımsız hava kanallarının ve bağımsız depoların yapısal tasarımı, ekipmanın sabit çalışmasını sağlar.
● Endüktif reaktif güç ve kapasitif reaktif güç için tam menzilli dinamik telafi gerçekleştirin ve üç fazlı dengesizlik problemini aynı anda çözün.
● Yükün dinamik tepki hızı, darbe yüklerinin reaktif gücü için dinamik ve doğru tazminat elde edebilen milisaniye seviyesindedir.
Uygulamalar:
500V Raf Montaj Statik Var Jeneratörleri Hassas reaktif güç kontrolü gerektiren orta voltaj endüstriyel ayarlarında uygulama bulunur:
● Orta voltaj güç faktörü düzeltmesi:Orta voltaj (500V) sistemlerinde güç faktörünün iyileştirilmesi, elektrik maliyetlerini azaltma ve sistem kapasitesini optimize etme.
● Orta voltaj motor kontrolü:Reaktif güç talebini telafi ederek orta voltaj motorlarının verimliliğinin ve performansının arttırılması.
● Yenilenebilir enerji entegrasyonu (orta voltaj):Orta voltaj yenilenebilir enerji kaynaklarının entegrasyonunu desteklemek, ızgara stabilitesini ve güç kalitesini sağlamak.
● Ağır Endüstriyel Güç Yönetimi:500V sistemlerinde çalışan ağır endüstriyel işlemler için kararlı voltaj ve geliştirilmiş güç kalitesi sağlar.
500V Raf Montaj Statik VAR jeneratörleri, orta voltaj endüstriyel güç sistemlerinde güç kalitesini artırmak ve verimliliği optimize etmek için sağlam ve verimli bir çözüm sağlar.
Teknik Parametreler:
| 220v serisi | 380V serisi | 500V Serisi | 690V Serisi | |||
| Yükseklik | <2000m, 2000m'nin üzerinde, GB/T3859.2'ye göre ayrılın | |||||
| Ortam sıcaklığı | -20 ～+50 ℃ | |||||
| Göreceli nem | ≤%90, aylık minimum sıcaklık 25 ℃ olduğunda yüzeyde yoğuşma yok | |||||
| Kirlilik seviyesi | Aşağıdaki Seviye III | |||||
| Çalışma voltajı | AC220V ±% 20 | AC380V ±% 20 | AC500V ±% 20 | AC690V ±% 20 | ||
| Çalışma frekansı | 50Hz ±% 5 | |||||
| Nominal Tazminat Kapasitesi | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Izgara yapısı | L/N | 3P3W/3P4W | ||||
| Paralel bağlı birim sayısı | Lamit | |||||
| Genel Makine Verimliliği | ≥97 | |||||
| Açma Frekansı | 32khz | 16khz | 12.8khz | 12.8khz | ||
| İşlev seçimi | Reaktif güç | Reaktif po wer 、 reaktif po wer+dengesizlik | ||||
| Reaktif güç telafisi oranı | ≥% 99 | >% 95 | ||||
| Tam Yanıt Süresi | <10ms | |||||
| Gürültü | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Kontrol yöntemi | 2 yollu RS485 arayüzü (GPRS/WIFI'yi destekler) | |||||
| Koruma | Aşırı yük, yazılım/donanım aşırı akımı, ızgara aşırı gerilim ve düşük voltaj, elektrik kesintisi, aşırı sıcaklık, frekans anormallik koruması, vb. | Aşırı yük, yazılım/donanım aşırı akımı, ızgara aşırı gerilim ve düşük gerilim, ızgara voltajı dengesizliği, elektrik kesintisi, aşırı sıcaklık, frekans anormalliği, atış devresi koruması, vb. | ||||
| Kurulum yöntemi | Raf/duvara monte edilmiş | Raf | ||||
| Gelen satır | Geri Gelen （Raf Tipi） 、 Üst Gelen （Duvara monte） | Geri Gelen Çizgi | ||||
| Koruma seviyesi | IP20 | |||||
Model ve Spesifikasyon:
| Modeller | ||||
|---|---|---|---|---|

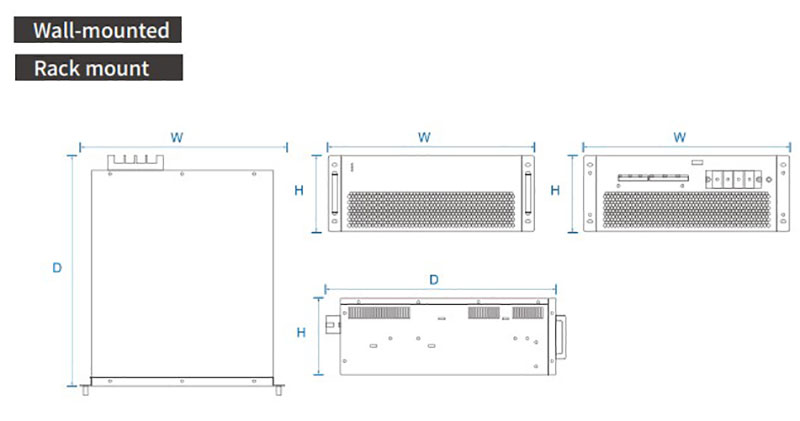

| Model numarası | Tazminat Kapasitesi (KVAR) | Sistem Voltajı (V) | Boyutlar (D*W*H) | Soğutma yöntemi |
| GY SVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160mm | Zorunlu Hava Soğutma |
| GY SVG-0.4-15K/4L-R/W | 15 | 380 ±% 20 | 460*490*89mm | |
| GY SVG-0.4-35K/4L-R/W | 35 | 380 ±% 20 | 460*490*89mm | |
| GY SVG-0.4-50K/4L-R/W | 50 | 380 ±% 20 | 500*510*190mm | |
| GY SVG-0.4-75K/4L-R/W | 75 | 380 ±% 20 | 500*550*240mm | |
| GY SVG-0.4-100K/4L-R/W | 100 | 380 ±% 20 | 500*550*240mm | |
| GY SVG-0.5-90K/4L-R/W | 90 | % 500 ± 20 | 495*675*275mm | |
| GY SVG-0.69-120K/4L-R/W | 120 | 690 ±% 20 | 495*675*275mm | |
